Äußerer Blitzschutz fürs Mehrfamilienhaus

Ein äußerer Blitzschutz bildet ein sicheres Zelt über dem Mehrfamilienhaus aus. Er fängt den Blitz mit einer Fangeinrichtung ein, leitet ihn über Ableitungen sicher ab und verteilt den Blitzstrom über die Erdungsanlage im Erdreich. Auf diese Weise werden Funkenüberschläge und mögliche Brände verhindert und Personen geschützt.

Gut zu wissen: Ein vollständiges Blitzschutzsystem besteht aus dem äußeren und inneren Blitzschutz. So schützen Sie ganzheitlich und vermeiden Sicherheitslücken.

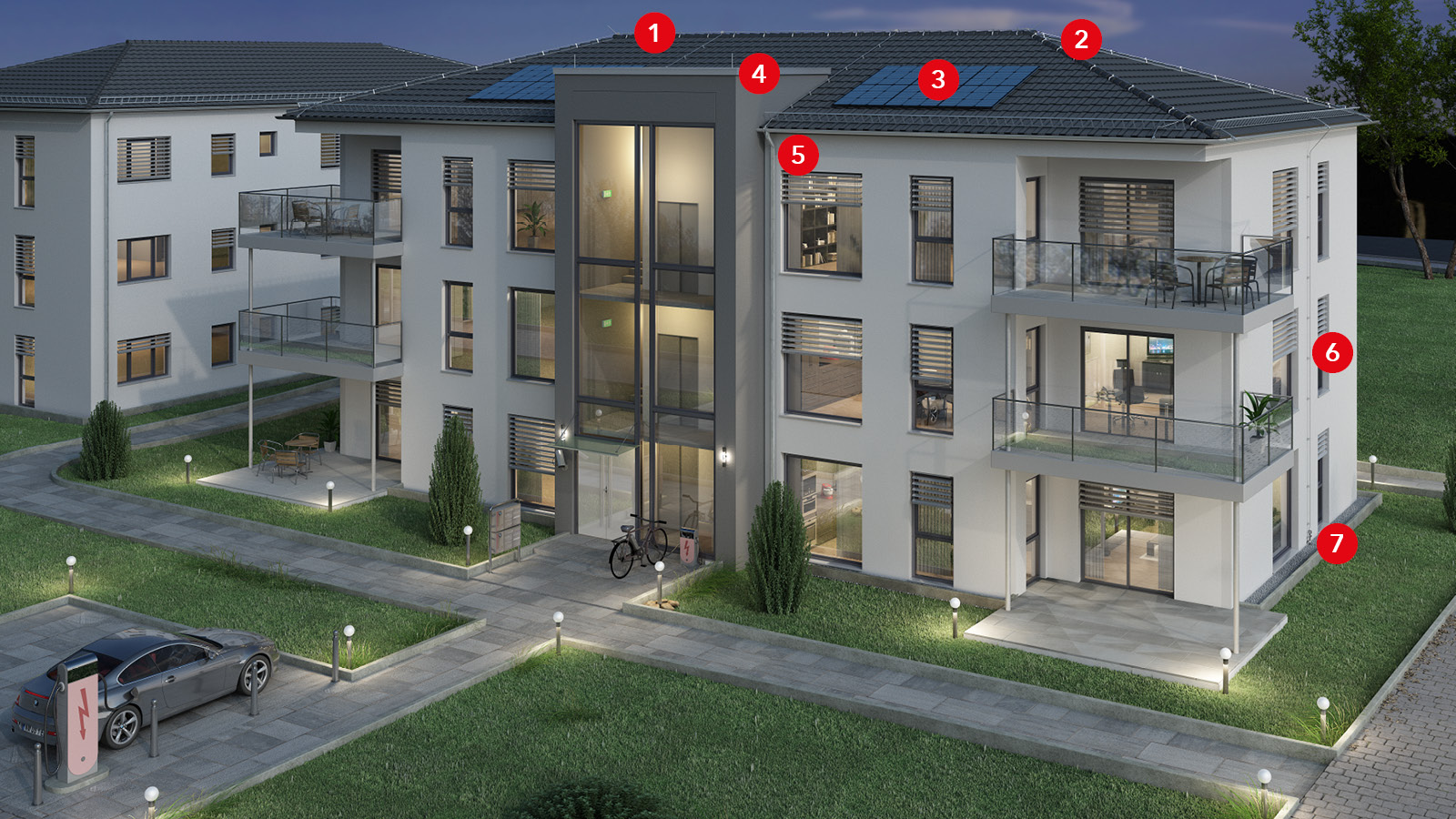

1: Fangeinrichtung Dachfläche2: Fangeinrichtung bei größeren Dachaufbauten (z.B. Antenne)3: Photovoltaikanlage4: Metallattika5: Dachrinne / Schneefanggitter6: Ableitung7: Erdeinführung1: Fangeinrichtung Dachfläche2: Fangeinrichtung bei größeren Dachaufbauten (z.B. Antenne)3: Photovoltaikanlage4: Metallattika5: Dachrinne / Schneefanggitter6: Ableitung7: Erdeinführung

Der richtige Weg zum äußeren Blitzschutz für Mehrfamilienhäuser.

Sie planen, errichten oder prüfen Blitzschutzanlagen für Mehrfamilienhäuser? Dann beachten Sie die normativen Vorgaben der Blitzschutznorm ÖVE/ÖNORM EN 62305-3 zum Schutz von baulichen Anlagen und Personen. Eine äußere Blitzschutzanlage besteht aus mehreren Säulen:

  • Fangeinrichtung (z.B. Fangstangen) auf dem Dach​

  • Äquivalenter Trennungsabstand zwischen der Fangeinrichtung und den zu schützenden Anlagen auf dem Dach​

  • Ableitungseinrichtung an oder in der Wand​

  • Erdungsanlage mit entsprechenden Anschlusspunkten​

  • Blitzschutz-Potentialausgleich bzw. innerer Blitzschutz

Die einzelnen Bausteine und deren Ausführung einer äußeren Blitzschutzanlage sind abhängig von verschiedenen Informationen rund um das Gebäude (z.B. Gebäudemaße, Dachaufbauten, etc.). ​Die Ausführung muss deshalb individuell an die Gegebenheiten vor Ort abgestimmt werden.

Bei uns finden Sie ein umfangreiches Produktsortiment von der Fangeinrichtung über die Ableitung bis hin zur Erdeinführung inklusive der erforderlichen Halter und Klemmen.​

DEHNalu-Draht - 840018

840018

Runddraht DEHNalu

Alu-Draht, weich-tordierbar, für den Einsatz bei Blitzschutzanlagen als Fangeinrichtung, Ableitung oder Potentialausgleich.

Merken Details
SPANNgrip - 206249

206249

SPANNgrip NIRO

Dachleitungshalter zum Befestigen von Fangleitungen auf dem Firstziegel. Befestigung durch NIRO-Zugfeder mit Leitungshalter DEHNgrip, lose Leitungsführung, seitlich verstellbar.

Merken Details
UNIgrip Bauhöhe 32 mm - 206309

206309

UNIgrip NIRO

Dachleitungshalter mit geprägter Strebe zur Befestigung von Fang- und Ableitungen auf Dachflächen. Mit vorgeformten Biegestellen zum Abwinkeln und Einhängen in den Dachziegel, Dachstein oder in die Dachlattung, inklusive Leitungshalter DEHNgrip.

Merken Details
Mit Sechskantschraube und Federscheibe - 390551

390551

MV-Klemme A

Mehrzweck-Verbindungsklemme zur universellen Verwendung als Kreuz-, T- und Parallelklemme von Rundleitern. Ausführung zweiteilig mit Sechskantschraube, Federscheibe und Gewinde im Unterteil.

Merken Details
Rohrfangstangen mit Verjüngung 16 / 10 mm - 103410

103410

Rohrfangstange

Angefaste Rohrfangstange mit Verjüngung zum Schutz von Dachaufbauten. Für Betonsockel mit Keiltechnik oder für die Befestigung mit Stangenhaltern oder Distanzhaltern.

Merken Details
Mit Stangenhalter mit Rohrschelle - 106225

106225

DEHNiso-Distanzhalter

Distanzhalter für Fangstangen zur Einhaltung des Trennungsabstandes. Aus glasfaserverstärktem Kunststoff, UV-stabilisiert, Farbe lichtgrau. Mit Stangenhalter für die feste Leitungsführung und Rohrschelle.

Merken Details
Stangenklemmen - 380029

380029

Stangenklemme NIRO

Stangenklemme zum Verbinden von Fangstangen mit Rundleitern. Ausführung für den Anschluss längs oder quer.

Merken Details
Mit Hammerkopfschraube M8 und Sperrzahnmutter - 540249

540249

Erdungsklemme NIRO

UNI-Erdungsklemme zum Einbinden der Montagesysteme von PV-Anlagen in den Funktionspotentialausgleich/Funktionserdung und Blitzschutz-Potentialausgleich.

Merken Details
Mit Schraube M8 und Sperrzahnmutter - 365250

365250

UNI-Falzklemme NIRO/Al

Zum Einbinden der Montagesysteme von PV-Anlagen in den Funktionspotentialausgleich / Funktionserdung und Blitzschutz-Potentialausgleich.

Merken Details
Mit Flachrundschraube M10 und Sperrzahnmutter - 540263

540263

Uni-Erdungsklemme

Mit Doppelüberleger. Zum Einbinden von Anlagenteilen in den Funktionspotentialausgleich, Blitzschutz-Potentialausgleich oder in die Funktionserdung.

Merken Details
Mit Klemmbock - 365031

365031

Falzklemme Al

Falzklemme zum Verbinden von Rundleitern mit Falzen. Ausführung mit Klemmbock, Leitungsführung längs oder quer.

Merken Details
Ausführung kurz mit Mittelbohrung - 377006

377006

Überbrückungslasche

Überbrückungslasche zum Anschließen und Verbinden von Metallverkleidungen. Ausführung kurz, mit Mittelbohrung, zum Nieten oder Schrauben.

Merken Details
Schneefanggitterklemmen - 343000

343000

Schneefanggitterklemme

Schneefanggitterklemme zum Verbinden von Rundleitern mit Schneefanggittern. Ausführung mit Zweischrauben-Überleger, Leitungsführung längs.

Merken Details
Mit Doppelüberleger - 339111

339111

Dachrinnenklemme Al

Dachrinnenklemme zum Verbinden von Rundleitern mit dem Wulst der Dachrinne. Ausführung in Einschraubentechnik mit Doppelüberleger, Leitungsführung längs.

Merken Details
Mit Innengewinde, vormontiert mit Schraube, Kunststoffsockel und Dübel - 274160

274160

Leitungshalter DEHNhold

Leitungshalter mit geschlitztem Überleger, zum Befestigen von Rundleitern. Einsetzbar für verschiedene Werkstoffe und fester Leitungsführung. Ausführung mit Innengewinde, vormontiert mit Schraube, Kunststoffsockel und Dübel.

Merken Details
Typ PS - 200069

200069

Leitungshalter NIRO

Leitungshalter zum Verlegen von Ableitungen an Regenfallrohren. Ausführung Typ PS schraubenlos, mit Prägungen für Zange. Für feste Leitungsführung.

Merken Details
Ohne Nummernangabe für Rund- / Flachleiter - 480003

480003

Nummernschild

Nummernschild zum Kennzeichnen der Trennstellen. Ausführung ohne Nummer für Rund- und Flachleiter.

Merken Details
Runddrähte - 860115

860115

Anschlussfahne NIRO

Runddraht für den Anschluss der Ableitungen an die Erdungsanlage.

Merken Details
Mit Zwischenplatte für zwei Rundleiter - 459129

459129

Trennklemme NIRO

Trennklemme zum Verbinden der Ableitung mit der Erdeinführung. Ausführung mit Zwischenplatte für zwei Rundleiter.

Merken Details
