Guide de choix DEHNguard MD/MP

DEHNguard MD ou DEHNguard MP ?
Trouvez la protection adaptée à votre projet.

Les parafoudres DEHNguard de Type 2 + 3 offrent une protection efficace contre les surtensions pour les réseaux de distribution électrique modernes. Grâce à des options de raccordement innovantes (cartouches modulaires ou bornes doubles push-in ou à vis), chaque version s‘adapte avec souplesse à vos besoins d‘installation et permet un câblage efficace et sûr.

Les atouts de la gamme DEHNguard :

Avec connexion push-in ou à vis

Câblage en dérivation ou en série (en V)

Compatible avec les systèmes TT, TN-S ou TN-C

2 parafoudres pour une flexibilité maximale lors de l'installation

Grâce à des options raccordement variées et à une conception compacte, deux versions sont disponibles :

DEHNguard MD	DEHNguard MP
Câblage polyvalent avec double borne à vis	Raccordement pratique grâce à une double borne Push-in
Technologie à vis robuste pour une connexion sûre	Raccordements à l‘avant pour faciliter l'installation
Un conducteur (jusqu‘à 35 mm²) Ou deux conducteurs (jusqu‘à 16 mm² chacun)	Pour des sections de conducteurs allant jusqu‘à 10 mm²

Pourquoi choisir DEHNguard ?

Câblage traversant (montage en V) peu encombrant

DEHNguard vous permet de gagner de la place dans l‘armoire électrique et facilite une mise à niveau/rénovation. De plus, il vous aide à respecter facilement la règle des 50 centimètres conformément à la norme NF C 15-100-1.

Disponible avec la technologie ACI

Grâce à l'option ACI (Advanced Circuit Interruption), DEHNguard élimine le besoin d‘ajouter un fusible/disjoncteur en amont de l‘installation.

Entretien facile

Les cartouches peuvent être remplacées rapidement en cas de défaillance.

Les parafoudres DEHNguard

Close-up of an electrical panel with multiple red surge protectors and various colored wires connected to them.

DEHNguard MP

Le parafoudre DEHNguard MP est équipé de bornes doubles Push-in, qui permettent de gagner de la place et de réduire le temps d'installation. Les connexions push-in à l'avant facilitent le câblage en série (en V), sans nécessiter de bornier.

DEHNguard MD

La borne à double vis intégrée permet de raccorder de manière sûre soit 1 conducteur de 35 mm², soit 2 conducteurs de 16 mm² (cuivre). Cela permet une installation conforme aux normes et peu encombrante, pour gagner du temps et éviter d'utiliser des bornes supplémentaires.

DEHNguard MP ACI

Le parafoudre DEHNguard MP ACI offre une protection fiable sans ajout de fusible/disjoncteur en amont, grâce à la technologie ACI intégrée. Il séduit par son installation simple et peu encombrante.

DEHNguard MD ACI

Le parafoudre DEHNguard MD ACI allie une protection fiable sans ajouter de fusible/disjoncteur en amont, grâce à la technologie ACI intégrée – et une flexibilité maximale lors de l'installation.

Faites votre choix facilement !

Quelle solution DEHNguard correspond le mieux à vos besoins ? Nous vous aidons à choisir le parafoudre adapté en fonction du type de raccordement, des recommandations d'utilisation et des systèmes.

	DEHNguard MP (push-in)	DEHNguard MD (borne double à vis)	DEHNguard MP ACI (push-in)	DEHNguard MD ACI (borne double à vis)
Conditions d'installation
Connexion en dérivation	✕	✕	✕	✕
Câblage traversant (montage en V)	✕ Jusqu'à 40 A / 10 mm² max.	✕ Jusqu'à 63 A / 16 mm² max.	—	—
Advanced Circuit Interruption (ACI)	—	—	✕	✕
Connexion "Push-in"	✕	—	✕	—
Connexion à borne double à vis	—	✕	—	✕

DEHN ACI technology key visual panel electrical installer

Technologie ACI

Découvrez comment la Technologie ACI simplifie le dimensionnement et l'installation des parafoudres.

Je découvre la technologie ACI

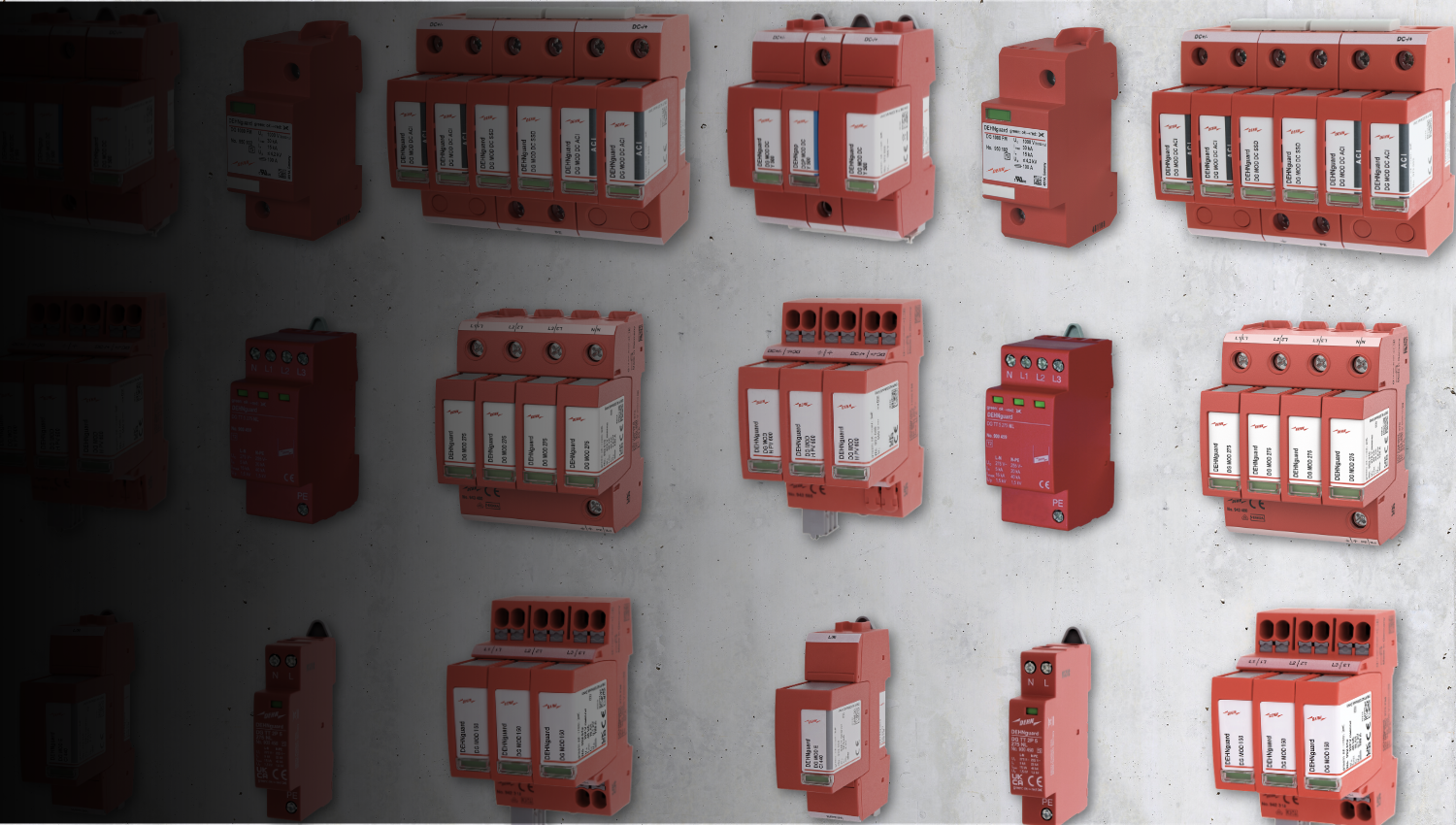

Patchwork DEHNguard family product surge protection

Gamme DEHNguard

DEHNguard, le gardien de votre installation électrique. Découvrez notre page guide de choix pour choisir la bonne solution selon votre projet.

Je découvre tous les produits DEHNguard

DEHNguard
Qualité et innovation depuis plus de 30 ans

1993

DEHNguard 275

1994 | 2000

DEHNguard T unipolaire/multipolaire

2003 | 2009

DEHNguard YPV | DEHNguard YPV SCI

2010

DEHNguard CI

2018

DEHNguard ACI

2022

DEHNguard push-in

2025

DEHNguard double borne à vis

Protégez votre installation en 3 étapes

Le parafoudre de Type 2 (également appelé « dispositif de protection contre les surtensions ») est généralement utilisé dans les tableaux de distribution basse tension. Il protège les appareils électriques et électroniques contre les surtensions transitoires pouvant être causées par des opérations de commutation sur le réseau ou par des coups de foudre indirects. Les parafoudres de Type 2 réduisent suffisamment les surtensions pour éviter tout danger pour les équipements terminaux, avec une capacité de décharge de 5 à 20 kA (8/20 µs) par pôle.

Les parafoudres de Type 2 sont un élément important d'un concept efficace de protection contre les surtensions, dans lequel l'énergie entrante est progressivement réduite à un niveau faible et inoffensif pour les équipements terminaux :

Niveau 1 : parafoudres de Type 1, parafoudres combinés situés au point d'entrée dans le bâtiment (liaison équipotentielle de protection contre la foudre).
Niveau 2 : parafoudres de Type 2, généralement installés dans les tableaux de distribution en aval.
Niveau 3 : parafoudres de Type 3, qui peuvent être installés au plus près de l'équipement terminal ou dans les prises de courant.

L'interaction entre les différents niveaux de protection garantit la meilleure efficacité de protection possible. Pour cela, les parafoudres concernés doivent être coordonnés en énergie conformément au chapitre 534 de la norme NF C 15-100-1.

En savoir plus sur la NF C 15-100-1
